Cara Membongkar Motor Starter Mobil - Berikut langkang - langkah cara membongkar motor starter :
- 1. Jepit starter pada ragum
- 2. Lepas mur pengikat klem kabel utama ke motor starter
- 3. Lepas baut - mur pemegang solenoid
Lepas mur pengikat klem |
- 4. Lepas solenoid dari motor starter. Goyang - goyangkan solenoid supaya pluyernya terlepas dan tuas pengerak
Lepas solenoid |
- 5. Buka tutup bantalan

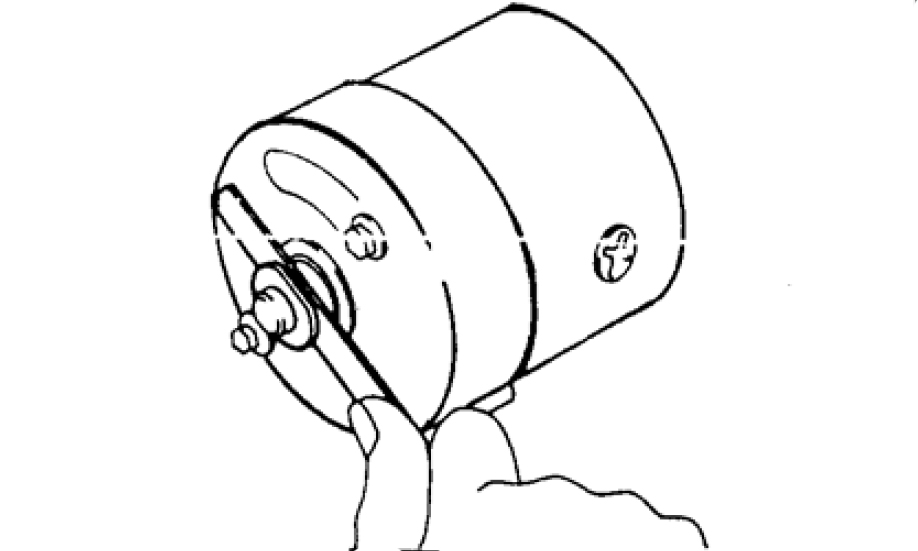

- 6. Dengan lidah pengukuran periksa celah samping poros anker antara plat pengunci dan kerangka ujung
- 7. Bandingkan hasil pengukuran dengan buku petunjuk
Buka tutup bantalan |
- 8. Buka plat pengunci, pegas dan ring / karet
- 9. Buka dua baut panjang dan keluarkan kerangka ujung komutator
Buka plat pengunci |
- 10. Dengan sepotong kawat baja lepas pegas - pegas sikat dan lepas sikat - sikat dari pemegangnya
Lepas pegas - pegas sikat |
- 11. Lepaskan pemegang sikat dari anker
Lepaskan pemegang sikat |
- 12. Buka kerangka kumparan medan dari rumah penggerak pinion
Buka kerangka kumparan |
- 13. Buka tuas penggerak dari rumah penggerak pinion
- 14. Lepaskan anker dari rumah pengerak
Buka tuas penggerak |
- 15. Dengan alat khusus keluarkan cincin penyetop dari ring pengunci
- 16. Lepaskan ring pengunci
- 17. Keluarkan pinion beserta kopling jalan bebas dan poros anker
Keluarkan cincin penyetop |
